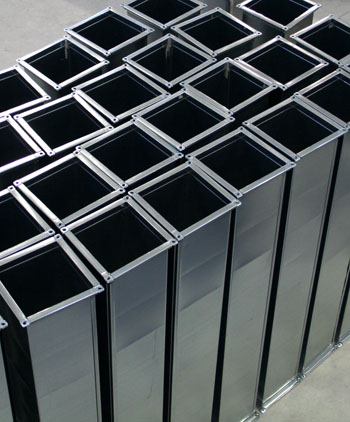

Disponemos de dos líneas de corte para fabricación de conductos rectangulares para vaina y para Perfil fabricación Integrado Reforzado, dos mesas de corte por plasma de 3000x1500 y de 6000x2000 para los accesorios, además de la maquinaria necesaria para el corte, doblado y perfilado de la chapa. La unión entre conductos puede hacerse mediante:

• PIR-20, PIR-30 (Perfil Integrado Reforzado, tipo brida)

• Vaina UT-1 (baquetilla deslizante)

• Vaina reforzada UT-2 (baquetilla deslizante reforzada)

Material
Acero galvanizado Z-275 de primera calidad

Fabricación
Corte de Chapa por plasma

Espesores
0,6 mm, 0,8mm, 1 mm y 1,2 mm

Refuerzo de la chapa
Cada 160 mm la chapa lleva un refuerzo con unos dobles alternos de aproximadamente 3º

Union longitudinal
La unión de las 4 caras de una pieza se realiza mediante una unión Pittsburgh (macho-hembra)

Unión transversal entre conductos

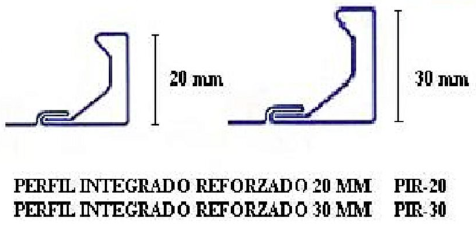

La unión entre conductos se realiza mediante un Perfil Integrado Reforzado, PIR-20 o PIR-30 en función de la sección de los conductos

La longitud de conductos estándar dependerá del tipo de perfil utilizado:

• PIR-20 mm → Longitud 1360 mm

• PIR-30 mm → Longitud 1310 mm

Ensamblaje
En la unión entre perfiles se coloca una junta de goma para eliminar posibles fugas de aire

La longitud de conductos estándar dependerá del tipo de perfil utilizado:

Para la conexión entre conducto se utilizan:

• Tornillo y tuerca D8x25 para PIR-20

• Tornillo y tuerca D10x25 para PIR-30

• Se colocan pinzas correderas o de tornillo en los tramos intermedios

Aislamiento
Los conductos pueden ser suministrados con aislamiento interior:

• Espuma de polietileno de 5, 10 mm

• Espuma elastomérica de 5 mm, 10 mm, 15 mm, 20 mm, 25mm y 30 mm

• Fibra de vidrio INTRAVER NETO de 25 mm y 40 mm

Conductos de desemfumage o extracción de humos en caso de incendio
Aislamientos Aragón ha realizado ensayos de clasificación de resistencia al fuego de acuerdo a las normas UNE EN 1363-1:2000 en los laboratorios APPLUS con siguiendo una clasificación E600/120(ho)mono:

• Temperatura : 600ºC

• Duracion: 120 minutos

Características de los conductos ensayados:

• Conducto rectangular monosector

• Sección máxima 1250x1000 mm

• Entre conductos se coloca junta cerámica resistente al fuego

• La masilla utilizada debe ser refractaria 1500ºC
